LWGQ气体涡轮流量计是吸取了国内外流量仪表先进技术经过优批设计综合了气体力学、流体力学、电磁学等理论而自行开发的集温度、压力、流量传感器和智能流量积算仪于一体的新一代高精度、高可靠性的气体精密计量仪表具有出色的低压和高压计量性能。
多种信号输出方式以及对流体扰动低敏感性广泛使用于天然气煤制气、液化气、轻烃气体得计量。
该类涡轮流量计均为防爆产品防爆等级为: ExdICT6
详细介绍：
Ⅰ.产品特点
■精度高,重复性好,量程比宽,可达1:20 (或更宽) ;
■采用一体化新型整流器,前后直管段要求更低(前≥25DN ,后≥3DN) ;
■采用精心设计独特的防尘结构,确保轴承长期运转的可靠性;
■设计有独特的加油系统,确保加油可靠,方便维护并美观大方;
■技术指标达到IS09951-1993标准要求,表体长度为3DN ,整机达到国际先进水平;
■流量计的体积修正仪可自由转动约350°,在各种安装方式下都可以便读数;
■低转速高寿命,低压损,高精度;
■集高精度温度,压力,流量传感器和体积修正仪于一体,可检测被测气体的温度、压力和流量,并进行流量自动跟踪补偿和压缩因寻修正运算仪表自带实时数据库,通过RS485通讯接口和抄表网络,便于数据的集中采集和实时管理;
■采用高性能微处理器和现代数字滤波技术,软件功能强大,性能优越;
■采用浮点运算和五段仪表系数自动修正,并具有故障自诊断和报警功能;
■采用微功耗高新技术,内外电源供电工作,整机功耗低;
■就地显示流量值,并带多种信号输出功能;
■采用高对比的三行液晶显示器,可显示标准累积流量、标准体积流量、工况体积流量、介质温度、压力值和电池容量百分值,并带中文提示符;
■具有实时数据存储功能,可防止更换电池或突然掉时数据丢失在停电状态下,内部参数可永久性保存;
■仪表具有防爆功能,防爆标志为ExdIICT6 ;
Ⅱ.工作原理

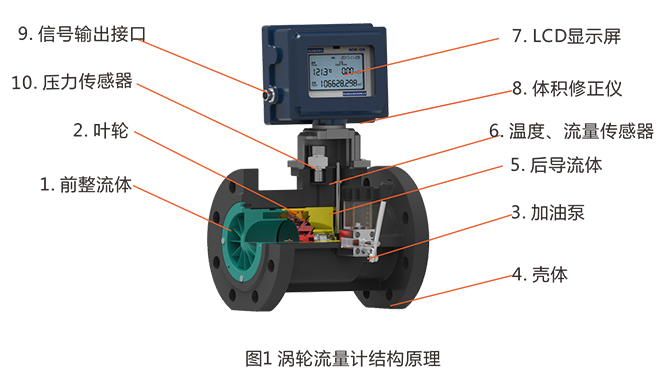

当流体经过流量计时,在前导流体(或整流器)的作用下得到整流并加速,由于叶片与流体流向成一定角度,此时涡轮产生转动力矩,在克服摩擦力矩和流体阻力矩后,涡轮开始旋转,在一定的流量范围内,涡轮旋转的角速度与流体体积流量成正比,根据电磁感应原理,利用磁敏传感器从同步转动的发讯盘上感应出与流体体积流量成正比的脉冲信号,该信号送入体积修正仪,与温度、压力等信号一起进行运算处理,分别显示于LCD屏上。其结构原理如图1所示
4.2体积修正仪工作原理
体积修正仪由温度、压力检测模拟通道、流量检测数字通道以及微处理单元、液晶驱动电路和其它辅助电路组成,并配有外输信号接口,从各传感器送来的多路信号经转换处理后由微处理器按照气态方程带入公式运算,实现就地显示和多种信号远传。
Ⅲ.产品分类
按仪表功能分类LWGQ系列气体涡轮流量计可分为2大类: 1、LWGQ型气体涡轮流量计, 2、LWGZ型气体涡轮流量计。

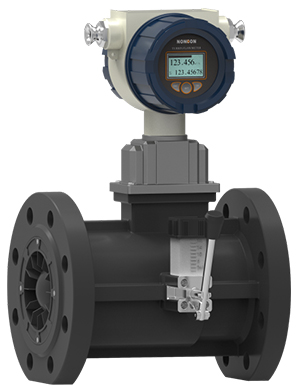

1、LWGQ型气体涡轮流量计
(1)产品概述
LWGQ型气体涡轮流量计集涡轮流量传感器和流量积算仪于一体。
可测量气体温度压力、工况流量、标况流量和总量,可用于石油、化工、电力、治金等工业行业的气体流量及体积计量和检测。
(2)产品特点
集流量传感器和体积修正仪于一体,可对被测气体温度、压力和压缩因子自动跟踪修正,直接检测或计量气体的标况体积流量和总量。
采用进口仪表专用精密轴承、准确度高、稳定性好。
精心设计的流道结构,避免了气流在轴承间的流动,提高了润轮流量计的介质适应性。
独特的反推结构和密封结构设计,确保轴承长期可靠运行。
采用磁阻传感器,灵敏度高、可靠性好、始动流量低的优点。
独立式机芯设计,互换性好、维护方便。
设计有整流性能优良的整流器,前后直管段要求很低。
通过RS 485通讯接口组成网络通信系统,可方便实现自动化管理, RS485通信协议符合MODBUS规范。
修正仪可350°随意旋转,安装方便。

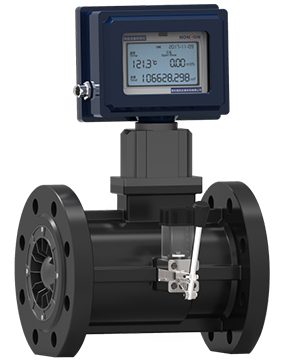

2、LWGZ型气体涡轮流量计
产品概述
LWGZ型气体涡轮流量计是集气体涡轮流量传感器和电子体积修正仪于一体,可检测显示工况流量及总量,技术性能处于国内先进水平,符合GB/T18940/ISO9951标准,广泛应用于蒸汽压缩空气等行业的气体计量和检测。

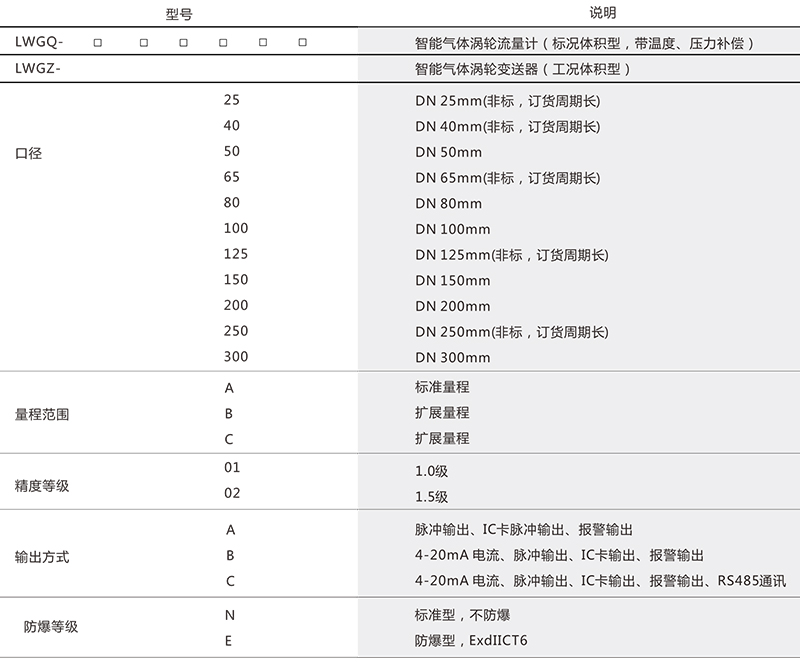

Ⅳ.产品选型
