详细描述

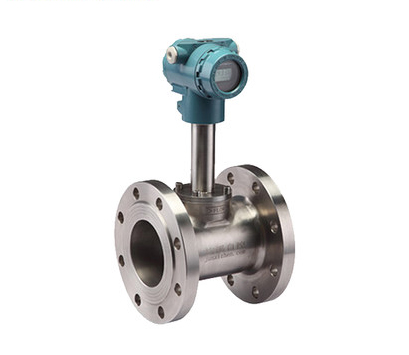

电容式靶式流量计是在传统靶式流量计的基础上，随着新型传感器、微电子技术的发展研制开发成的新型电容力感应式流量计，它既有孔板、涡街等流量计无可动部件的特点，同时又具有很高的灵敏度、与容积式流量计相媲美的准确度，量程范围宽。采用芯片级的电容式力传感器、高效的抗过载结构设计是该新型产品真正实现高精度、高稳定性的关键核心，加之其特有的抗干扰、抗杂质性能，除能替代常规流量所能测量的流量计量问题，尤其在高粘度、脏污介质、易凝易堵、高温、低温、强腐蚀等流量计量困难的工况中具有很好的适应性,广泛应用于石油、化工、冶金、电力、制药、环保、食品等领域。

♦详细介绍

Ⅰ.产品特点

• 整台仪表结构坚固无可动部件，拆卸方便；

• 可选用多种防腐及耐高低温材质（如哈氏合金，钛等）；

• 整机可做成全密封无死角（焊接形式），无任何泄漏点，可耐42MPa高压；

• 压力损失小，仅为标准孔板的1/2△P左右；

• 抗干扰，抗杂质能力特强；

• 仪表内设自检程序，故障现象一目了然；

• 传感器不与被测介质接触,不存在零部件磨损,使用安全可靠；

• 可就地采用干式标定方法，即采用砝码挂重法。单键操作可完成标定；

• 具有多种安装方式供选择，如选择在线插入式，安装费用低；

• 具有一体化温度、压力补偿，直接输出质量或标方；

• 具有可选小信号切除、非线性修正、滤波时间可选择；

• 能准确测量各种常温、高温500度、低温-200度工况下的气体、液体流量；

• 计量准确，精度可达到0.2%；

• 重复性好，一般为0.05%～0.08%，测量快速；

• 可根据实际需要更换阻流件（靶片）而改变量程；

• 低功耗电池现场显示，能在线直读示值，显示屏可同时读取瞬时和累积流量及百分比棒图；

• 安装简单方便，极易维护；

• 多种输出形式，能远传各种参数；

• 抗震动性强，一定范围内可测脉动流。

Ⅱ工作原理

当介质在测量管中流动时，因其自身的动能通过阻流件（靶）时而产生的压差，并对阻流件有一作用力，其作用力的大小与介质流速的平方成正比，其数学方式表达如下：F=CdAρ·V2/2

式中：F ——阻流件所受的作用力（kg）

Cd——物体阻力系数

A ——阻流件对测量管轴向投影面积(mm2)

ρ ——工况下介质密度（kg/m3）

v ——介质在测量管中的平均流速(m/s)

阻流件(靶)接受的作用力F，经刚性连接的传递件（测杆）传至电容力传感器，电容力传感器产生电压信号输出：V=KF

式中：

V——电容力传感器输出的电压（mV）， K——比例常数， F——阻流件（靶）所受的作用力（kg）

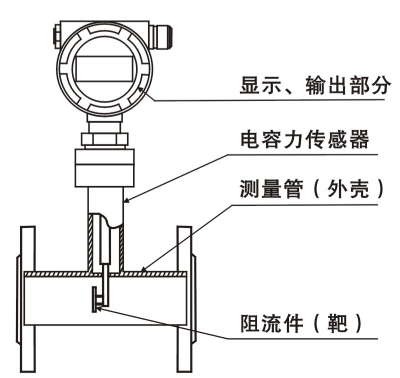

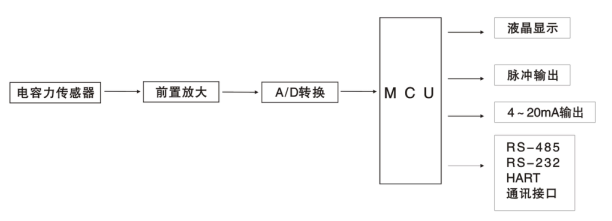

由此，此电压信号经前置放大、AD转换及计算机处理后，即可得到相应的瞬时流量和累积总量，其工作原理见示意图：

Ⅲ技术参数

被测介质	液体；气体；蒸汽
公称直径	法兰式15～500mm		夹装式15～500mm		插入式65～5000mm
公称压力	0．6～42MPa		0.6～42MPa		0.6～42MPa
介质温度	-200℃～+500℃或更高温度
精确度	±0.2%	±0.5%		±1.0%		±1.5%
范围度	1：3（液体）	1：8（液体、气体）		1：15（液体、气体）		1：12（蒸汽）
补偿形式	温度补偿；压力补偿
重复性	0.05%～0.08%
供电电源	机内自备锂电池（3.6V）；外供电源24VDC
输出形式	现场显示；4～20mA二线制；脉冲0～5V；RS485/RS232；GPRS无线远传；HART
测量管材料	碳钢；不锈钢；亦可按用户要求协商提供
防爆标志	本安型（ExibIICT4）；隔爆型（ExdIICT4）
防护等级	IP65；IP67
法兰规格	流量计连接法兰规格执行GB/T系列标准，也可以根据用户要求特殊加工。

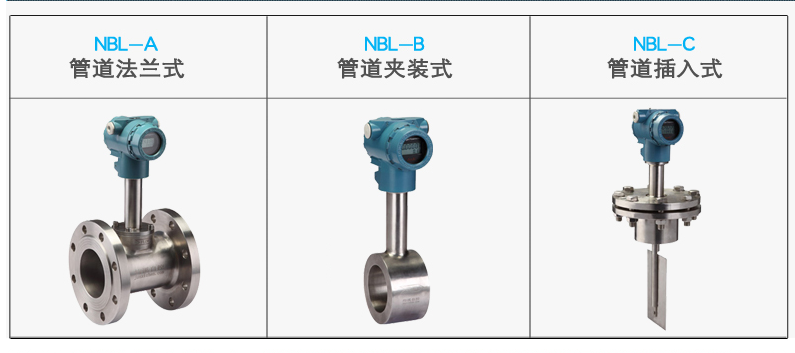

Ⅳ产品分类

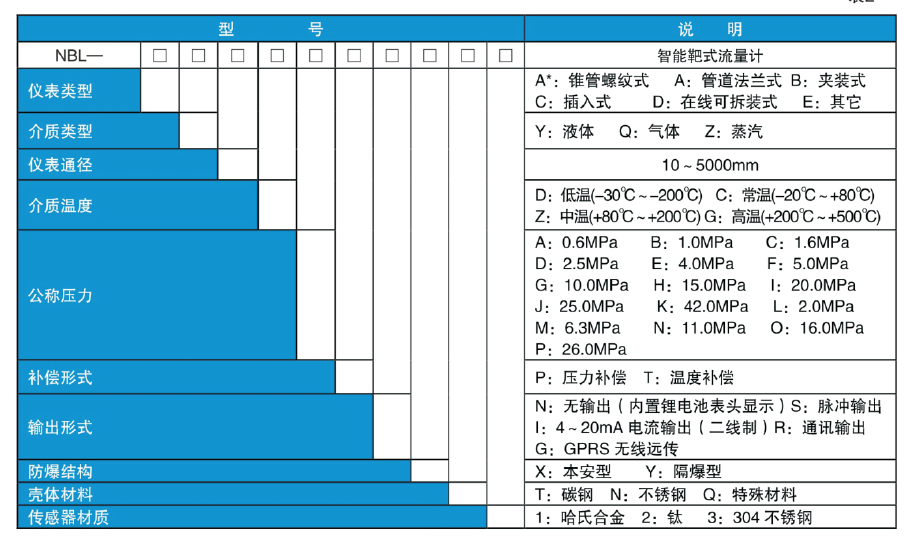

Ⅴ产品选型
