详细描述

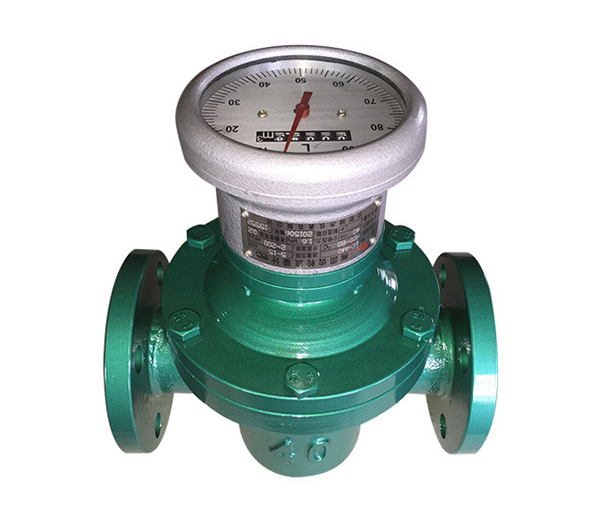

LC型椭圆齿轮流量计是用于对管道内液体流量进行连续测量的容积式流量仪表，广泛应用于各工业领域的液体流量控制，适用于各种类型的液体测量，如原油、柴油、汽油等，具有量程大，标定方便，安装简易等特点，对不同的液体可以选择不同的材质，可满足石油、化工、医药、食品、化纤、原油配比、工业部门等各领域的液体流量计量。

Ⅰ.产品特点

■椭圆齿轮流量计的测量精度高，基本误差一般为±0.5％R，特殊的可达±0.2％R或更高。特别适合用在需要高精确测量的现场。

■测量旋转流和管道阻流件流速场畸变时对计量精确度没有影响，对前置直管段没有要求。

■椭圆齿轮流量计可用于高粘度流体的测量，流量范围度宽，一般为10：1到5：1，特殊的可达30：1或更大。

■具有现场流量直接读取，无需外部电源，即可测量累计总量，显示清晰，操作方便

Ⅱ.工作原理

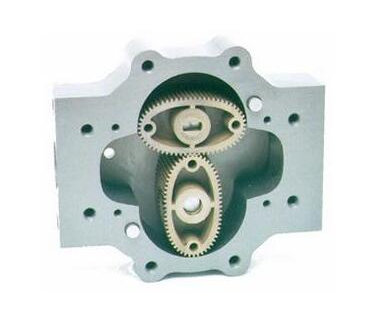

流量计是由计量箱和装在计量箱内的一对椭圆齿轮，与上下盖板构成一个密封的初月形空腔（由于齿轮的转动，所以不是绝对密封的）作为一次排量的计算单位。当被测液体经管道进入流量计时，由于进出口处产生的压力差推动一对齿轮连续旋转，不断地把经初月形空腔计量后的液体输送到出口处，椭圆齿轮的转数与每次排量四倍的乘积即为被测液体流量的总量（原理见图）。流量计主要是由壳体、计数器、椭圆齿轮和联轴器（分磁性联轴器和轴向联轴器）等组成。

Ⅲ.主要技术指标

表头显示和输出类型	指针累积、回零、脉冲输出、4-20mA输出、液晶显示、通讯输出
仪表型号	LC-11显示、12显示加信号、13信号输出、H回零、N高粘、T高温、Y液晶显示
测量介质	液体、各种油品
口径规格	10---200
流量测量范围	0.04-340 m3/h
测量精度	0.5级 0.2级
被测介质温度	-20℃-100℃ ，高达+200℃
工作压力	1.6MPa 2.5MPa 6.4MPa
输出信号	脉冲、4--20mA、RS485
通讯类型	RS485
供电电源	DC12V ---DC24V
安装方式	法兰连接、螺纹连接
防爆等级	ExiaIIBT4
防护等级	IP65

Ⅳ.流量范围

型号项目	LC-A铸铁		LC-E铸钢		LC-B不锈钢
公称压力MPa	1.6		2.5 4.0 6.4		1.0 1.6 4.0
被测液体粘度	2-8mPa.s，可定制高粘型
被测液体温度	-20℃- +100℃，可定制高温型
流量范围m³/h
管道口径	LC-A铸铁		LC-E铸钢		LC-B不锈钢
	0.5级	0.2级	0.5级	0.2级	0.5级	0.2级
10	0.04-0.4	0.1-0.4	0.04-0.4	0.1-0.4	0.04-0.5	0.1-0.5
15	0.15-1.5	0.3-1.5	0.15-1.5	0.3-1.5	0.15-1.5	0.3-1.5
20	0.3-3	0.6-3	0.3-3	0.6-3	0.3-3	0.6-3
25	0.6-6	1.2-6	0.6-6	1.2-6	1.6-6	1.2-6
40	1.5-15	3-15	1.5-15	3-15	1.5-15	3-15
50	2.4-24	4.8-24	2.4-24	4.8-24	2.4-24	4.8-24
80	6-60	12-60	6-60	12-60	6-60	12-60
100	10-100	20-100	10-100	20-100	10-100	20-100
150	19-190	38-190	19-190	38-190	19-190	38-190
200	34-340	68-340	34-340	68-340	34-340	68-340
