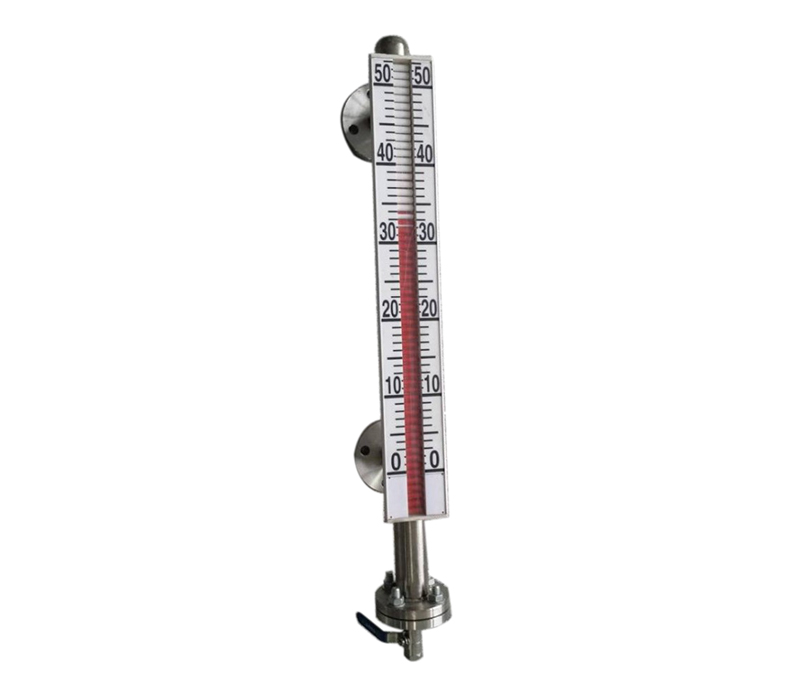

磁翻板液位计将液位变化传递给现场指示器指示出液位的实际高度。并配有液位报警器和液位远传装置。液位报警器可实现液位上下极限值控制、限位报警和事故联锁。液体远传装置可将液位变化线性地转换成直流4~20mADC的电流信号，实现远距离的液位指示、控制记录。液位计具有隔爆、本质安全防护性能。整机由耐磨材料制成。因此具有耐腐蚀功能。按此工部HG/T2742标准命名型号为UHZ系列、HG/T21584标准命名型号为UZ系列。产品具有价格便宜质量优等特点。
原理及特点：
1、以浮子为测量元件，磁钢驱动翻柱显示，无需能源。
2、配上下限开关输出，可实现远距报警，限位控制。
3、配变送器可实现液位远距报指示，检测与控制。
板液位计主体外的翻板箱受主体内浮子（具有定向磁性源，按不同介质和压力针对研制）的作用 促其翻板翻动并显示红白颜色，并随浮子的移动指示不同的液面高度。在指示器左侧配有醒目的刻度标尺，从而使液位的指示显得更加清晰。
技术参数：
基本型测量范围：H=500 800 1100 1400 4700 2000 2500 3000 4000 5000 6000 （0~6000mm内由用户任意选择）
指示精度：526，528型 ±5mm 524型 ±10mm
介质密度：≥0.45g/cm3
介质粘度：<1ST（10-4m2/s）
连接法兰：可根据要求琮制
液位报警器输出形式：三常开 三常闭开关信号
供电电源：24VDC 220VAC
触点容量：220VAC 2A
报警精度：±5mm
环境温度：-40~±60℃
出线口接头：内螺纹M20×1.5
液位远传装置
远传量程：0~6000mm（任意选用）
精度：±10mm
回差：±10mm
输出信号：4~20mADC
额定负载电阻：250η
供电电源：24VDC
环境温度：-40~+60℃出线口接头：内螺纹M20×1.5防爆标志：隔爆型dⅡBT4 合格证号：GYB95139
定货时提供参数如下：
1、量程范围（mm）：300～19000
2、介质密度（g/cm3）：0.5～2
3、介质粘度： ≤0.02Pa.S
4、工作温度℃：-40～350
5、压力等级（MPa）：≤32
6、测量精度（mm）：≤±10

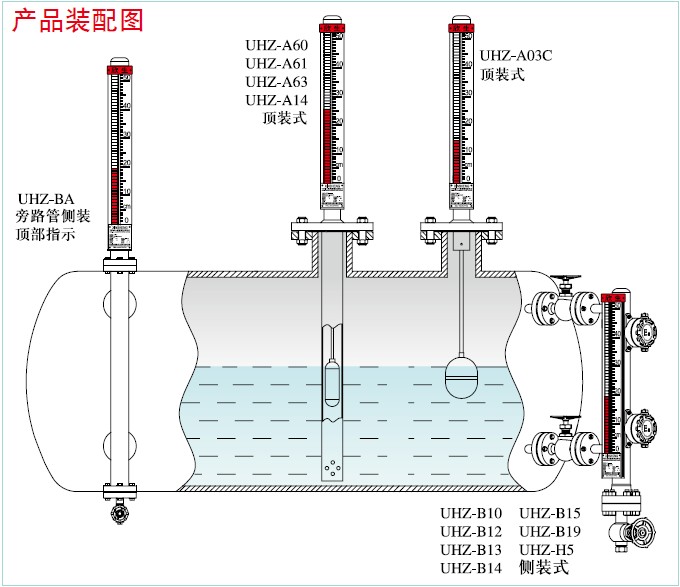

7、安装方式：侧装式、顶装式、底装式
8、防护等级：IP65
9、防爆等级：ibⅡCT4（本安型）、dⅡBT3（隔爆型）
10、传输方式：4～20mA 或开关量
11、接口法兰：PN4.5 DN25 HG20593（侧装式）
PN1.0 DN100 HG20593（顶装式、底装式），可以根据用户的需要特殊定制。
