用介质：强腐蚀性液体
应用场合：储罐中的硫酸、盐酸、氢氟酸、强碱等。
一、产品概述

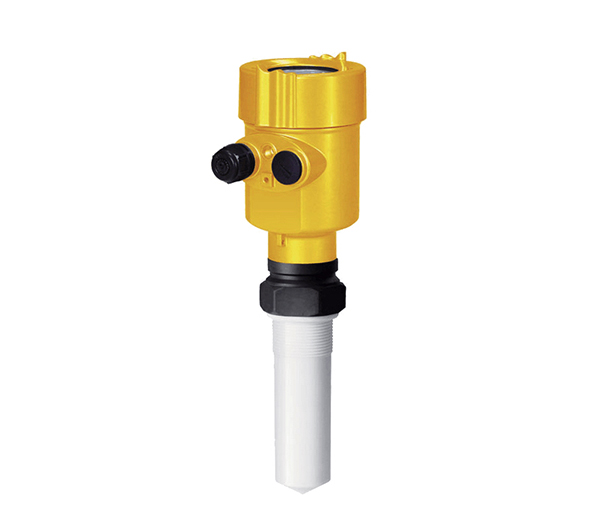

高频防腐型雷达液位计(带电脑报警)，测量距离可达10米。主要用来测量各种腐蚀性液体。比如：硫酸、盐酸、硝酸和碱性的氢氧化钠、氢氧化钾 等。
目前正在使用的客户有: 北京有机化工厂,天津市大港油田分公司,上海化工装备有限公司,安庆市造漆厂有限公司,广州市黄埔化工厂，永嘉通利化工公司等。
2.1 工作原理
雷达料位计的天线发射较窄的微波脉冲，经天线向下传输。微波接触到被测介质表面后被反射回来再次被天线系统接收，将信号传输给电子线路部分自动转换成物位信号（因为微波传播速度接近光速，电磁波到达目标并经反射返回天线这一来回所用的时间几乎是瞬间的）。

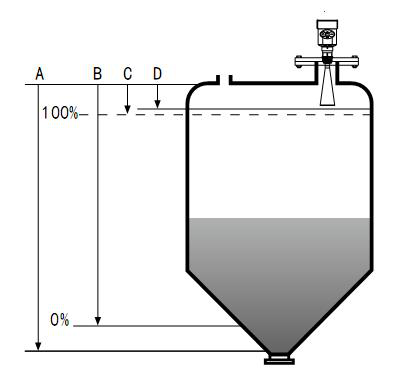

A 量程设定
B 低位调整
C 高位调整
D 盲区范围
测量的基准面是：螺纹底面或法兰的密封面.
注:使用雷达物位计">雷达物位计时，zui高料位不能进入测量盲区（图中D所示区域），如果进入盲区，所有测量数据和输出数据都是错误的。
2.2 26G雷达物位计特点：
1.天线尺寸小，便于安装。
2.非接触雷达，无磨损，无污染。
3.几乎不受腐蚀、泡沫影响。
4.几乎不受大气中水蒸气、温度和压力变化影响。
5.严重粉尘环境对高频物位计工作影响不大。
6.波长更短，对在倾斜的固体表面有更好的反射。
7.波束角小，能量集中，增强了回波能力的同时又有利于避开干扰物。
8.测量盲区更小，对于小罐测量也会取得良好的效果。
9.高信噪比，即使在波动的情况下也能获得更优的性能。
10.高频率，是测量固体和低介电常数介质的选择。
三、技术参数
|
型号
|
GY-6901
|
zui大量程
|
10米
|
|
精度
|
±5mm
|
防护等级
|
IP67
|
|
防爆等级
|
Exib ⅡCT6 Gb
|
输出信号
|
4...20mA/HART两线
|
|
频率范围
|
26GHz
|
过程压力
|
-0.1～0.3MPa
|
|
介质温度
|
-40～120℃
|
应用
|
各种腐蚀性液体
|
四、安装要求
对于平底罐来说，理想安装位置为：罐子直径的1/4处或1/6处。
注：距离罐壁距离小至＞罐高的1/10。
左图中①基准面；②容器中央或对称轴
对于锥形罐来说，如果顶部是个平面，可装在罐顶正中间，可保证测量到锥形底部。
如果是固体的料仓，有料堆时天线要垂直对准料面。若料面不平，堆角大必须使用万向法兰来调整喇叭角度使喇叭尽量对准料面 。
注：由于倾斜的固体表面会造成回波衰减很大，甚至会丢失信号的情况。
