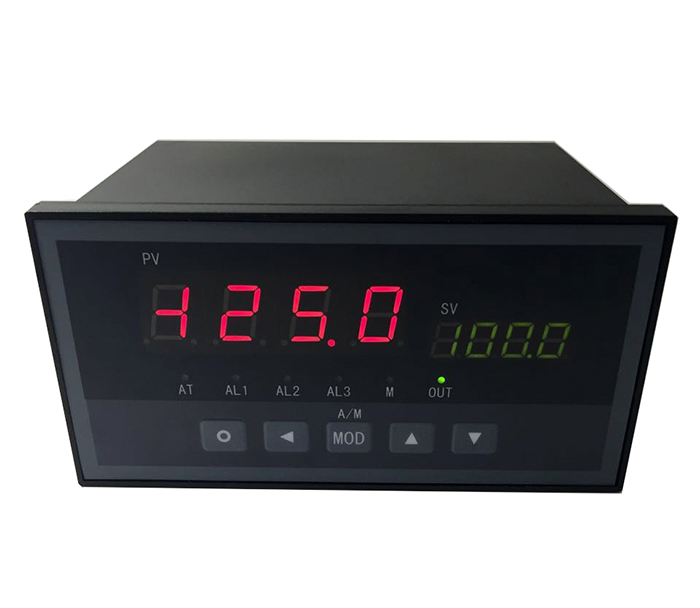

PID调节仪

PID调节仪

  • 测量介质:过程温度,压力、流量等大小调节控制

咨询热线:13871508295/027-87770252

详细描述

产品特点:
■0.2级精度,测控速度每秒10次,显示范围-1999~9999。
■先进的PID智能控制算法,抗超调,具备自整定(AT)功能。
■模拟量万能输入,通过设置选择。注②
■可选配1~3点报警输出。10种报警方式:测量值上(下)限、偏差上(下)限、偏差绝对值上(下)限六种基本报警方式和待机上(下)限、待机偏差上(下)限。
■可选配通讯或变送。

内容

代码说明

备注



XSC8-

双4位LED显示,模拟量万能输入,0.2级显示精度,每秒10次测控速度;



外形 尺寸

AH

 160×80×125mm横式             开孔尺寸:152×76





AS

80×160×125mm 竖式            开孔尺寸:152×76





B

96×96× 76mm                   开孔尺寸:92×92





CH

 96×48× 82mm 横式              开孔尺寸:92×45





CS

48×96× 82mm 竖式              开孔尺寸:92×45





D

72×72× 75mm                   开孔尺寸:68×68





E

48×48×88mm                开孔尺寸:45.5×45.5



报警(选件)(250V AC/3A,阻性负载)

限A

T1~T3

1~3点报警继电器输出,均为常开+常闭双触点





限B

T1~T2

1~2点报警继电器输出,均为常开+常闭双触点







T3

3点报警继电器输出,均为单常开触点





限C

T1-T3

1~3点报警继电器输出,均为单常开触点。选择外供时,不能选T3





限D

T1~T2

1~2点报警继电器输出,1点常开+常闭双触点;1点单常开触点







T3

3点报警继电器输出,1点为常开+常闭双触点,另外2点为单常开触点。
选择此型号时,不能再选择外供电源、变送或通讯;





限E

T1

1点报警继电器输出,为单常开触点。选择此型号时,不能再选择变送或通讯;



 控制输出

CA1

电流输出(4-20)mA、(0-20)mA





CA2

电压输出(0-5)V、(1-5)V





CA3

电压输出(0-10)V





CR

继电器输出(单常开)(250V AC/3A)





CQ

控固态继电器输出(SSR)(12V DC/21mA)



 外供电源(选件)

B1

24V±5% 50mA以下





B2

12V±5% 50mA以下



变送(选件)(分辨率:1/3000;负载能力:600Ω);
通讯(选件)(通过参数可选:Modbus-RTU或TC-ASCII协议)(通讯地址:0~99)
详见:注①

A1

电流输出(4~20)mA、(0~10)mA、(0~20)mA。





A2

电压输出(1~5)V、(0~5)V





A3

电压输出(0~10)V





MS1

RS232接口(限A、B、C尺寸)





MS2

RS485接口



电源规格

V0

100~240V AC 50/60 Hz





V1

10~24V AC 50/60 Hz;10~24V DC
