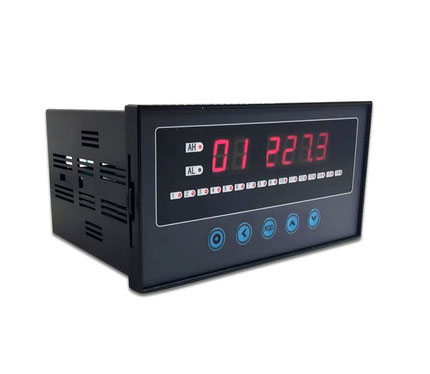

巡检仪

巡检仪

  • 测量介质:温度,压力、瞬时流量多路显示

咨询热线:027-84888598

详细描述

XSLC经济型系列
■ 8路或16路输入通道可选。
■ 0.2级精度,测控速度为每通道0.1秒。
■ 所有通道均为万能输入,可通过参数选择热电偶、热电阻、直流电流或直流电压信号。
■ 标配2点公共继电器输出,针对所有输入通道报警输出或断阻、断偶报警;亦可以选择为独立某一通道的报警输出。
■ 标配1路RS485通讯接口,可以选择为变送输出,但是变送和通讯不能同时选择。

内容

代码说明

备注



XSLC-

0.2级测量精度;测控速度(0.1×通道数)



输入通道

08

8路输入





16

16路输入



外形尺寸

160×80×124  横式      开孔尺寸:152×76



面板规格



2位LED(通道号显示)+ 4位LED(测量值显示)



输入信号



全部通道均为万能输入,输入信号由参数设置:
热电阻(Pt100/Cu100/Cu50/BA1/BA2/G53)
热电偶(K/S/R/B/N/E/J/T)
直流电流((4-20)mA/(0-10)mA/(0-20)mA)
直流电压((0-5)V、(1-5)V)信号或(mV信号(+100 ~ -100)mV)



报警



2点公共报警。(继电器输出,250V AC/3A,阻性负载)



通讯(通讯速率:2400、4800、9600、19200、38400、57600)(通讯地址:0~99)

S1

RS232接口,通过参数设置选择TC ASCⅡ或 Modbus-RTU协议





S2

RS485接口,通过参数设置选择TC ASCⅡ或 Modbus-RTU协议



变送(选件)(与通讯不能同时具备。分辨力:1/3000,负载能力:600Ω)

A1

电流输出(4-20)mA、(0-20)mA、(0-10)mA





A2

电压输出(0-5)V、(1-5)V



电源规格

V0

100-240V AC 50/60 Hz




XSL系列
■ 8~80个输入通道。铝合金外壳,插拔式接线端子。
■ 0.2级精度,测控速度每通道0.1秒或0.2秒(热电偶通道)。
■ 可输入热电阻,热电偶,直流电流,直流电压信号。
■ 2位通道号显示,4位测量值显示、显示范围-1999~9999。
■ 热电阻显示分辨力为 0.1℃,热电偶显示分辨力可通过参数设置为1℃或0.1℃。(各通道独立设置)
■ 可设置使用的总通道数。也可任意关闭暂时不关心的通道、使其不参与巡回显示和报警比较。
■ 各通道独立设定信号类型,量程。
■ 各通道独立设定数字滤波时间常数,提高显示稳定性。
■ 各通道独立设定零点和满度修正,提高系统测量精度。
■ 具备定点显示功能,方便调校。
■ 具备参数复制功能,可快速进行参数设置,大大减小参数设置的工作量。
■ 标配通讯接口。可选择RS232或RS485,TC ASCⅡ协议或 modbus-RTU 协议。
■ 可选配打印功能。可实现手动,定时,报警打印。
■ 报警功能
① 每个通道有4个独立设置的报警设定值及独立的上限或下限报警方式。
② 每个通道独立的报警指示灯。
③ 4点报警输出,2种可设置的报警输出方式。
方式1:闪光报警器工作方式。
第1点报警输出:任何通道从非报警状态进入报警状态时闭合;自动延时恢复(确认)或面板按键恢复(确认)。
第2点报警输出:只要有1个通道处于报警状态时则闭合。
各通道的报警指示灯有3种状态
① 不亮:表示该通道处于非报警状态。
② 闪烁:表示该通道从非报警状态进入报警状态,并且未自动延时确认或面板按键确认。
③ 亮: 表示该通道处于报警状态,且已确认。
方式2:各通道的两个报警设定点共用方式。
第1点报警输出:任何1个通道的第1报警设定点处于报警状态即闭合。
第2点报警输出:任何1个通道的第2报警设定点处于报警状态即闭合。
第3点报警输出:任何1个通道的第3报警设定点处于报警状态即闭合。
第4点报警输出:任何1个通道的第4报警设定点处于报警状态即闭合。

内容

代码说明

备注



XSL-

8~80通道输入;0.2级测量精度;测控速度(最快0.1秒×通道数)



外形尺寸

A

 160×84×142            开孔尺寸:152×76





B

84×160×142            开孔尺寸:76×152





C

160×160×182           开孔尺寸:152×152





D1

318×104×300台式





D2

318×104×300盘装      开孔尺寸:312×96



面板规格



2位LED(通道号显示)+ 4位LED(测量值显示)



通道数
(A、B尺寸仪表最多可选择32通道;C、D1、D2尺寸仪表最多可选80通道)

08

8通道,当外形尺寸选择C型、D1型、D2型时,在正常价格基础上加价:+600元





16

16通道,当外形尺寸选择C型、D1型、D2型时,在正常价格基础上加价:+600元





24

24通道,当外形尺寸选择C型、D1型、D2型时,在正常价格基础上加价:+600元





32

32通道,当外形尺寸选择C型、D1型、D2型时,在正常价格基础上加价:+600元





40

40通道





48

48通道





56

56通道





64

64通道





72

72通道





80

80通道



输入信号 (其他输入信号,订货时说明)

R

全部通道均为热电阻,Pt100、Cu100、Cu50、BA1、BA2、G53





E

全部通道均为热电偶,K、S、R、B、N、E、J、T





B

全部通道均为直流电流((4-20)mA/(0-10)mA/(0-20)mA)
或直流电压((0-5)V/(1-5)V)信号。
需要在订货时明确电流、电压信号的输入通道





X

全部通道均为热电阻(Pt100/Cu100/Cu50/BA1/BA2/G53)、
热电偶(K/S/R/B/N/E/J/T)混用。





L

全部通道均为热电阻(Pt100/Cu100/Cu50/BA1/BA2/G53)、
热电偶(K/S/R/B/N/E/J/T)、直流电流((4-20)mA/(0-10)mA/(0-20)mA)、
直流电压((0-5)V/(1-5)V)混用。
需要在订货时明确电流、电压信号的输入通道



报警



4点公共报警继电器输出,250V AC/3A, 阻性负载



通讯(选件)
(通讯速率:2400、4800、9600、19200)
(通讯地址:0-99)

S1

TC ASCII协议 RS232





S2

TC ASCII协议 RS485





M1

Modbus-RTU协议 RS232





M2

Modbus-RTU协议 RS485



打印接口(选件)
(M1、M2通讯方式不能再选打印)

P1

打印接口





P2

一体化打印(限D1\D2尺寸,32通道内有报警指示灯)



电源规格

V0

100-240V AC 50/60 Hz





V1

10-24V AC 50/60 Hz;10-24V DC
